瀝青防水材料怎么才能延長使用時間，長時間使用之后難免會出現(xiàn)一些涂膜開裂，鼓泡等現(xiàn)象，今天我們就一起來了解一下瀝青防水材料在長時間使用之后會出現(xiàn)什么問題，以及出現(xiàn)問題之后應該如何去修補？

1、涂膜開裂

(1)屋面板端縫處沒有進行柔性密封處理，當屋面板產(chǎn)生變形時，引起涂膜開裂；

(2)厚質(zhì)防水涂料一次涂成，涂膜收縮和水分蒸發(fā)后易產(chǎn)生開裂；

(3)防水涂料質(zhì)量不好，水分蒸發(fā)后產(chǎn)生開裂。

修補方法：先將開裂處及其附近(擴大到100-150mm)的涂膜防水層鏟除，鏟口周圍留成斜槎，并清理基層，再用質(zhì)量合格的同樣防水涂料分遍涂刷，先涂的涂層干燥成膜后方可涂刷后一遍涂料，使其達到所要求的涂膜厚度。

2、涂膜鼓泡

主要是防水涂料質(zhì)量不好，未能達到技術性能指標。

修補辦法：先將鼓泡處及其附近的涂膜防水層鏟除，鏟口周邊留成斜槎，并清理基層，再用質(zhì)量好的同樣的防水涂料分遍涂制。

3、細部節(jié)點滲漏

引起天溝、檐口、檐溝、泛水等部分雨水滲漏的原因主要有以下幾種情況：

(1)無組織排水檐口，在涂膜收口處密封材料開裂或剝落，造成涂膜張口；

(2)天溝、檐口、泛水處未增鋪有胎體增強材料附加層或沒有進行密封處理；

(3)水落口處水鋪胎體增強材料，或伸入杯口內(nèi)長度不夠，在加鋪附加層之前，沒有做好密封處理。

修補辦法：

(1)未增鋪胎體增強材料的，應將原處涂膜防水層鏟除，清理基層后，加輔胎體增強材料，再用新的防水涂料分遍涂抹；

(2)密封材料開裂或剝落，應將其鏟除干凈，用新的密封材料嵌填；

(3)節(jié)點處涂膜開裂按上述方法修補。

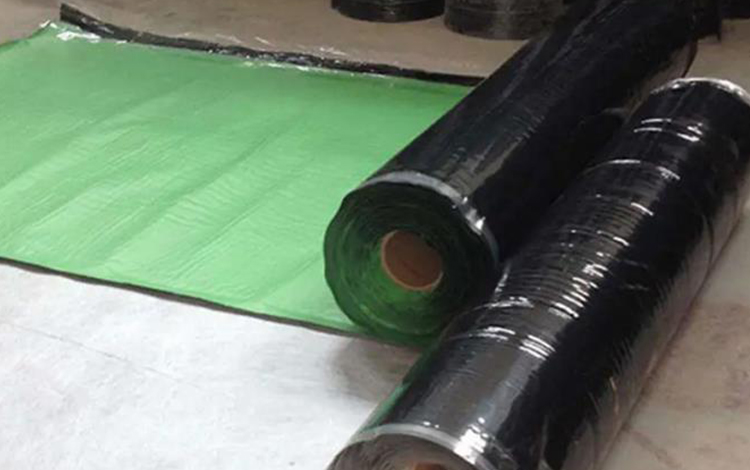

彈性體改性瀝青防水卷材簡稱“SBS卷材”是以聚酯氈或玻纖氈為胎基，苯乙烯-丁二烯-苯乙烯SBS熱塑性彈性體作改性劑，兩面覆以隔離材料所制成的建筑防水卷材，產(chǎn)品標記按以下程序進行，彈性體改性瀝青防水卷材、型號、胎基、上表面材料、厚度和本標準號。

1、 外觀鑒別法

（1）先看包裝是否規(guī)范卷材可用紙全柱面包或塑膠帶成卷包裝。紙包裝時柱面兩端未包裝長度總計不應超過100mm。包裝上有標志，標志上須注明如下內(nèi)容：生產(chǎn)廠名、商標、產(chǎn)品標記、生產(chǎn)日期和批號、生產(chǎn)許可證號、貯存運輸注意事項。“標記”是強制性條文必須按照國標中規(guī)定的方法、順序、代號標記。

每一卷材料都得有標志，卷材上無標志或標志內(nèi)容不全就是假貨。

（2）卷材在正常貯存運輸條件下貯存期自生產(chǎn)日期其一年，凡超過貯存期的卷材必須經(jīng)過復檢合格后才能使用。

（3）卷材成卷要緊而整齊，端面里進外出不超過10mm，這和規(guī)程要求采用自動化卷卷機有關。沒有先進的卷卷設備就無法做到，應判為不合格。

（4）胎基應浸透，不應有未被浸漬的條紋。從斷面上可以鑒別，假品往往露出胎基白色痕跡。

（5）觀其色、嗅其味、觸其感辯真假，觀其色，真卷材色澤黑亮、有關澤。因有高剪切研磨機磨合相溶極好，無不溶的細小顆粒。從卷材斷面上看的更清楚。而假冒SBS卷材不是無黑亮光澤，就是斷面上，有細小的不溶顆粒，卷材顯得粗糙。嗅其味，真卷材基本無氣味，即使用明火加熱也只有輕微的燒膠皮味。而廢膠粉制作的卷材有很濃的刺鼻味，如果用明火加熱味道更濃。觸其感，就是評手感。SBS卷材比較柔軟，富有彈性，顯示出優(yōu)異的耐低溫性能。而假冒的沒有彈性，極容易斷裂。
