自粘式防水卷材是一種新型防水材料，與同類(lèi)材料相比，具有施工簡(jiǎn)便、防水性能好、注重環(huán)保等優(yōu)點(diǎn)。

自粘式防水卷材與普通防水材料相比，具有如下特點(diǎn)：

1、常溫下冷施工，不需要熱熔。施工時(shí)只要?jiǎng)冮_(kāi)隔離紙，即可直接鋪貼，施工極為方便，可有效縮短工期；

2、具有較高的撕裂強(qiáng)度，能有效的抵御基層開(kāi)裂、變形產(chǎn)生的應(yīng)力對(duì)防水系統(tǒng)的破壞；

3、具有極高的抗穿透、抗沖擊性能；

4、優(yōu)異的粘結(jié)性保證了卷材搭接縫的連續(xù)性與密封性；

5、耐高低溫，抗老化，使用壽命長(zhǎng)；

6、在施工方法上：施工工藝完善、簡(jiǎn)便，可操作性強(qiáng)，勞動(dòng)強(qiáng)度低；施工速度快、工效高，可確保工期；施工質(zhì)量容易得到保證，能夠滿足較高的防水要求。

工藝原理

自粘橡膠瀝青防水卷材，是以 SBS 等彈性體瀝青為基料，以聚乙烯膜、鋁箔為表面材料或無(wú)膜（雙面自粘），采用防粘隔離層的自粘防水卷材。該防水卷材有超強(qiáng)的粘接強(qiáng)度，特制的橡膠自粘層可保證卷材與基層、卷材與卷材的粘結(jié)密封，形成整體的密封防水層。具有很好的耐酸堿腐蝕性及其他化學(xué)介質(zhì)侵蝕的性能。自粘卷材表面有 HDPE，具有較高的抗撕裂強(qiáng)度，滿足耐穿刺等要求，能有效地抵御基層開(kāi)裂、變形所產(chǎn)生的應(yīng)力對(duì)防水系統(tǒng)的破壞。

工藝流程

1、干鋪法

基層表面清理、修補(bǔ) → 涂刷配套的基層處理劑 → 節(jié)點(diǎn)部位粘貼 →定位、彈基準(zhǔn)線 → 鋪貼自粘性橡膠防水卷材 → 輥壓、排氣 → 收頭處理及搭接 → 組織驗(yàn)收→ 保護(hù)層施工。

2、濕鋪法

清理基面→濕潤(rùn)基層（如基層濕潤(rùn)無(wú)需此項(xiàng)工序）→定位、彈線→攪拌并鋪抹水泥漿→鋪貼卷材→提漿、排氣、晾放→搭接邊密封→卷材收頭、密封→檢查驗(yàn)收。

施工技術(shù)要點(diǎn)

1、卷材總體鋪貼順序?yàn)椋?/span>

先高跨，后低跨；同等高度，先遠(yuǎn)后近；同一立面，從高向低處開(kāi)始鋪貼。

2、打底涂：

基面清理干凈驗(yàn)收合格后，將專(zhuān)用基層處理劑均勻涂刷在基層表面，涂刷時(shí)按一個(gè)方向進(jìn)行，厚薄均勻，不漏底、不堆積，晾放至指觸不粘。

3、彈線、試鋪：

在底涂上按實(shí)際搭接面積彈出粘貼控制線，嚴(yán)格按粘貼控制線試鋪及實(shí)際粘鋪卷材，以確保卷材搭接寬度在 6～7cm（卷材上有標(biāo)志）。根據(jù)現(xiàn)場(chǎng)特點(diǎn)，確定彈線密度，以便確保卷材粘貼順直，不會(huì)因累積誤差而出現(xiàn)粘貼歪斜的現(xiàn)象。卷材應(yīng)先試鋪就位，按需要形狀正確剪裁后，方可開(kāi)始實(shí)際粘鋪。

4、節(jié)點(diǎn)處理：

（1）女兒墻部位收口處理：做水泥砂漿時(shí)需將墻與屋面交接處陰角抹成半徑約 50mm 的小圓角，基面達(dá)到要求后，先涂刷一道聚氨酯防水層，在涂刷均勻后立即貼一層胎體增強(qiáng)層（玻纖布），然后涂刷第二道聚氨酯防水層，與基面粘結(jié)牢固，也便于自粘卷材的施工。

（2）陰陽(yáng)角及管口部位的處理：陰陽(yáng)角處須用砂漿做成 50mm 的圓角，增設(shè)防水附加層一道，附加層中設(shè)有玻纖布一道。管口與基面交接處，抹好找平層后，預(yù)留凹槽，嵌填密封材料，再給管道四周除銹、打光，管口部位的四周 500mm 范圍內(nèi)設(shè)防水附加層，增設(shè)玻纖布一道，確保全面達(dá)到防水效果。

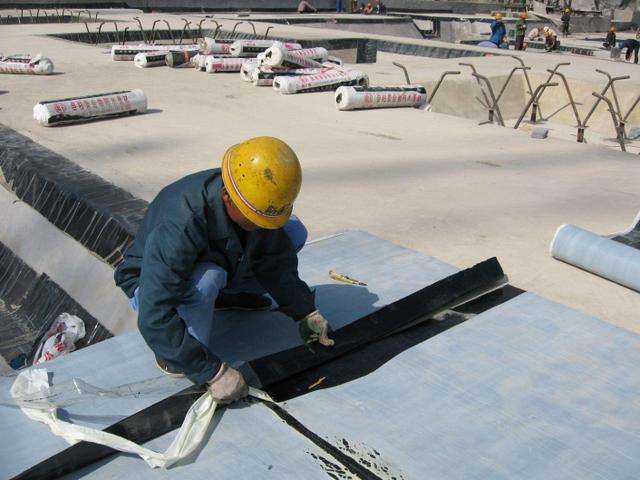

5、大面積鋪貼卷材：

大面積粘貼自粘卷材主要有拉鋪法和滾鋪法兩種，在實(shí)際施工中，施工人員可根據(jù)現(xiàn)場(chǎng)環(huán)境、溫度、日照等條件，自行確定粘貼方式，但基本的排氣、壓實(shí)、防皺要求仍然相同。

（1）基本要求：在粘鋪卷材時(shí)，應(yīng)隨時(shí)注意與基準(zhǔn)線對(duì)齊，以免出現(xiàn)偏差難以糾正。卷材鋪貼時(shí)，卷材不得用力拉伸。粘貼后，隨即用壓輥從卷材中部向兩側(cè)滾壓，排出空氣，使卷材牢固粘貼在基層上，卷材背面搭接部位的隔離紙不要過(guò)早揭掉，以免污染粘結(jié)層或誤粘。

（2）拉鋪法：將卷材對(duì)準(zhǔn)基準(zhǔn)線全幅鋪開(kāi)，從一頭將卷材（連同隔離紙）揭起，沿卷材幅長(zhǎng)中線對(duì)折，用裁紙刀將隔離紙邊輕輕劃開(kāi)，注意不要?jiǎng)潅聿?，將隔離紙從卷材背面小心撕開(kāi)一小段約 500mm 長(zhǎng)，兩人合力揭掉隔離紙，對(duì)準(zhǔn)基準(zhǔn)線粘鋪定位。先將半幅長(zhǎng)的卷材鋪開(kāi)就位，拉住揭下的隔離紙均勻用力向后拉，慢慢將剩余半幅長(zhǎng)的隔離紙全部拉出，拉鋪時(shí)注意拉出的隔離紙的完整性，發(fā)現(xiàn)撕裂、斷裂應(yīng)立即停止拉鋪，將撕裂的隔離紙殘余清理干凈后，再繼續(xù)拉鋪。

（3）滾鋪法：即掀剝隔離紙與鋪貼卷材同時(shí)進(jìn)行。施工時(shí)不需要打開(kāi)整卷卷材，用一根鋼管插入成筒卷材中心的紙芯筒，然后由兩人各持鋼管一端抬至待鋪位置的起始端，并將卷材向前展出約 500mm，由另一人掀剝此部分卷材的隔離紙，并將其卷到已用過(guò)的包裝紙芯筒上。將已剝?nèi)ジ綦x紙的卷材對(duì)準(zhǔn)已彈好的基線輕輕擺鋪，再加以壓實(shí)。起始端鋪貼完成后，一人緩緩掀剝隔防紙卷入上述紙芯筒上，并向前移動(dòng)，抬著卷材的兩人同時(shí)沿基準(zhǔn)線向前滾鋪卷材。注意抬卷材兩人的移動(dòng)速度要相同、協(xié)調(diào)。滾鋪時(shí)不能太松弛；鋪完一幅卷材后，用長(zhǎng)柄滾刷，由起端開(kāi)始，徹底排除卷材下面的空氣，然后再用大壓輥或手持式輕便振動(dòng)器將卷材壓實(shí)，粘貼牢固。

（4）立面和大坡面的鋪貼：由于自粘型卷材與基層的粘結(jié)力相對(duì)較低，在立面或大坡面上，卷材容易產(chǎn)生下滑現(xiàn)象，因此在立面或大坡面上粘貼施工時(shí)，宜用手持式汽油噴燈將卷材底面的膠粘劑適當(dāng)加熱后再進(jìn)行粘貼、排氣或輥壓。

（5）大面積卷材排氣、壓實(shí)后，再用手持小壓輥對(duì)搭接部位進(jìn)行碾壓，從搭接內(nèi)邊緣向外進(jìn)行滾壓，排出空氣，粘貼牢固。

（6）接縫粘貼與密封：

搭接縫粘貼：自粘型卷材搭接處在出廠時(shí)留有搭接邊，粘接時(shí)只需要把隔離紙掀剝即可，搭接寬度一般為 6～7cm。

卷材搭接密封：卷材短邊搭接處、卷材收頭、管道包裹、異型部位，應(yīng)采用自粘橡膠瀝青防水卷材專(zhuān)用密封膏密封。搭接邊密封寬度不小于 10cm。

6、收頭固定、封閉：

卷材四周末端收頭伸入凹槽（深 20mm×高 40mm～60mm 的梯形槽）內(nèi)，金屬壓條釘牢固，用專(zhuān)用封邊膏密封。

（1）相鄰兩排卷材的短邊接頭應(yīng)相互錯(cuò)開(kāi) 300mm 以上，以免多層接頭重疊而使得卷材粘貼不平。防水面積很大，必須分階段施工時(shí)，中間過(guò)程中臨時(shí)收頭很多，應(yīng)采用專(zhuān)用密封膏做好臨時(shí)封閉。

（2）卷材粘貼后，應(yīng)采取措施臨時(shí)遮蓋，減少卷材直接暴露而受損傷的機(jī)會(huì)。將揭下來(lái)的有機(jī)硅隔離紙反鋪在卷材上，此保護(hù)紙也可作為防水層與保護(hù)層之間的隔離層而繼續(xù)保留。

（3）粘貼后，受陽(yáng)光曝曬，可能會(huì)出現(xiàn)輕微表面皺褶、鼓泡，這是正常現(xiàn)象，不會(huì)影響其防水性能，并且一經(jīng)隱蔽即會(huì)消失。

（4）防水層應(yīng)盡快隱蔽，不宜長(zhǎng)時(shí)間曝曬。通常應(yīng)在防水層完工后24 小時(shí)內(nèi)隱蔽，若有閉水試驗(yàn)，則隱蔽時(shí)間應(yīng)從閉水試驗(yàn)結(jié)束時(shí)起算。
