預(yù)鋪防水卷材在地下墊層鋪設(shè)后，工人會(huì)在上面搬運(yùn)、綁扎鋼筋等，為防止重物對(duì)卷材造成穿刺而出現(xiàn)滲漏現(xiàn)象，該類(lèi)卷材必須具有一定的抗穿刺性能，那么耐根穿刺防水卷材的耐穿刺性能強(qiáng)弱到底和什么有關(guān)系呢？下面就跟著小編一起來(lái)看看

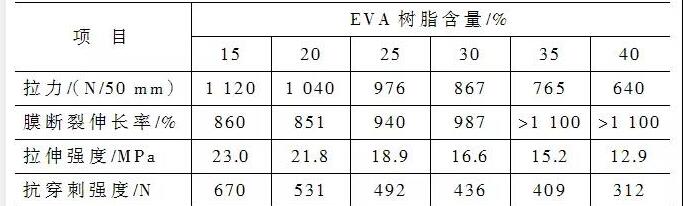

以HDPE為主體樹(shù)脂，添加EVA樹(shù)脂進(jìn)行改性，考察EVA樹(shù)脂含量對(duì)片材（厚度為1.0 mm）力學(xué)性能和抗穿刺性能的影響，結(jié)果見(jiàn)表1。隨著體系中EVA樹(shù)脂含量的增加，片材的拉力、拉伸強(qiáng)度、邵氏硬度不斷減小，膜斷裂伸長(zhǎng)率不斷增大。這是因?yàn)殡S著EVA樹(shù)脂含量的增加，醋酸乙烯單體的比例增大，體系的結(jié)晶度降低，引起力學(xué)性能下降、韌性增加、硬度減小。同時(shí)，片材的抗穿刺強(qiáng)度隨著EVA樹(shù)脂含量的增加呈減小趨勢(shì)，并在EVA樹(shù)脂添加至40%時(shí)已經(jīng)不能達(dá)到標(biāo)準(zhǔn)要求。

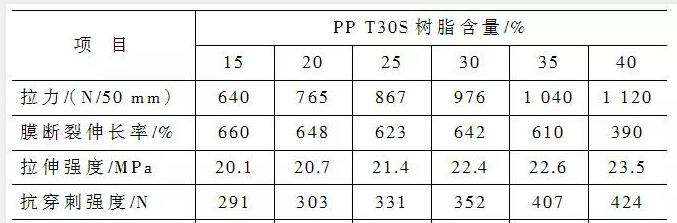

以NS06為主體樹(shù)脂，通過(guò)添加不同比例的PP T30S樹(shù)脂進(jìn)行改性，PP T30S樹(shù)脂含量對(duì)片材（厚度為1.0 mm）力學(xué)性能和抗穿刺性能影響見(jiàn)表2。
隨著體系中PP T30S樹(shù)脂含量的增加，片材的拉力、拉伸強(qiáng)度、抗穿刺強(qiáng)度及邵氏硬度均呈增大趨勢(shì)。其中，拉力、抗穿刺強(qiáng)度受PP T30S樹(shù)脂含量的影響較大，隨著PP T30S樹(shù)脂含量的增加，這兩項(xiàng)指標(biāo)增長(zhǎng)較快，而膜斷裂伸長(zhǎng)率呈下降趨勢(shì)，且當(dāng)PP T30S樹(shù)脂含量增加至40%時(shí)，試驗(yàn)時(shí)已經(jīng)出現(xiàn)試樣一拉就斷的現(xiàn)象，無(wú)法滿(mǎn)足力學(xué)性能指標(biāo)要求。同時(shí)，隨著PP T30S樹(shù)脂含量的增加，片材的硬度增長(zhǎng)較快，無(wú)法滿(mǎn)足實(shí)際應(yīng)用施工需求。
抗穿刺性能評(píng)估的是防水卷材抵制外界硬物破壞的能力，不同厚度的防水卷材在實(shí)際施工應(yīng)用過(guò)程中對(duì)環(huán)境的適應(yīng)能力不同。GB/T 23457—2017規(guī)定P類(lèi)卷材的全厚度最小規(guī)格為1.2 mm，廠家實(shí)際設(shè)計(jì)時(shí)此規(guī)格產(chǎn)品的主體材料（片材）厚度均為0.9 mm，為便于同其他變量比較，設(shè)計(jì)以1.0 mm厚片材為基準(zhǔn)。

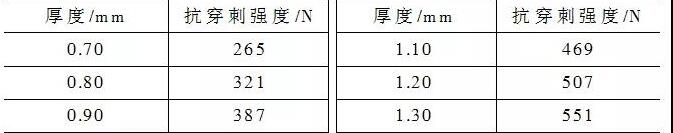

以HDPE為主體樹(shù)脂、EVA樹(shù)脂含量為30%的配方體系為例，考察了不同片材厚度對(duì)抗穿刺性能的影響，結(jié)果如表3所示。在該配方體系中，隨著片材厚度的增加，抗穿刺強(qiáng)度增大；當(dāng)片材厚度達(dá)到0.9 mm以上時(shí)，抗穿刺強(qiáng)度均已滿(mǎn)足標(biāo)準(zhǔn)要求，且隨著片材厚度的增加，抗穿刺強(qiáng)度呈線(xiàn)性增長(zhǎng)。
在其他性能指標(biāo)滿(mǎn)足標(biāo)準(zhǔn)的前提下，在設(shè)計(jì)厚度更大的片材配方時(shí)，可通過(guò)減小配方中HDPE主體樹(shù)脂的比例來(lái)降低片材的硬度，更利于細(xì)部節(jié)點(diǎn)的施工，提高整體施工性能。
由以上可以看出，影響耐根穿刺防水卷材耐穿刺性能的原因有很多，不管是自粘膠層厚度、防粘保護(hù)層種類(lèi)，還是粒徑等都對(duì)預(yù)鋪防水卷材抗穿刺性能有影響。好了今天的分享就到這里了，如果你想了解更多類(lèi)似的問(wèn)題，歡迎撥打0570-3665325進(jìn)行咨詢(xún)。
手機(jī)網(wǎng)站
配送網(wǎng)點(diǎn)
