hcf高分子自粘防水卷材在建筑行業(yè)中被廣泛應(yīng)用的一種高分子的防水卷材，這種高分子自粘防水卷材在使用的過程中具有非常良好的使用壽命，并且在性能方面耐老化的程度也是很好的，雖然高分子自粘卷材有這么多的優(yōu)點，但是，施工的過程，還是十分關(guān)鍵的。接下來就跟著小編一起來了解一下高分子自粘卷材的施工吧

hcf高分子復(fù)合自粘防水卷材以上優(yōu)點， 為了能夠使hcf高分子復(fù)合自粘防水卷材充分發(fā)揮其獨特的功能，防止因為施工操作不當(dāng)而影響到材料的應(yīng)用，施工中應(yīng)該注意一下幾點：

1、基層驗收：卷材防水層的基層應(yīng)牢固，基面應(yīng)潔凈，平整，不得有空鼓、松動、起砂和脫皮現(xiàn)象；基層陰陽角處應(yīng)做成圓弧形。 檢驗方法：觀察檢查和檢查隱蔽工程驗收記錄。

2、基層處理：基層如不能滿足施工要求時，應(yīng)先對基層的凸起部位用鋼釬剔平，然后用聚合物砂漿找平；如基層表面為麻面或起砂時，先用鋼絲刷將基面附著物刷起，再用吸塵器吸干凈，撒水潤濕，待表面無明水時.用聚合物砂漿刮平。

3、涂刷基層處理劑（僅限于正鋪法）：本工序的作用是封閉基層潮氣，傳遞卷材與基面粘結(jié)力。將本公司專用配套材料PC-10底涂料倒入容器中，按刻度配比加入（PC-10與自來水=1：1）并攪拌均勻，然后用滾刷將復(fù)配料均勻涂刷于基層表面，要求不準(zhǔn)漏涂。 如涂刷后的基面因故污染，應(yīng)再在其上涂刷本品。

4、施工人員更換便鞋：基層處理劑涂刷完成后，鋪貼卷材的施工人員更換平底便鞋；監(jiān)理或參觀人員確需踏上卷材工作時，應(yīng)服從現(xiàn)場管理人員指揮，并扎上塑料鞋套。嚴(yán)禁穿帶釘鞋走上施工作業(yè)面。

5、細部處理：細部是指雨水口、出頂管（或穿墻管）、施工縫和陰陽角。雨水口、出頂管用寬160mm雙面自粘帶做翻啦叭頭；施工縫用寬160mm自粘帶附加；陰陽角用250mmX250mm雙面自粘帶附加。

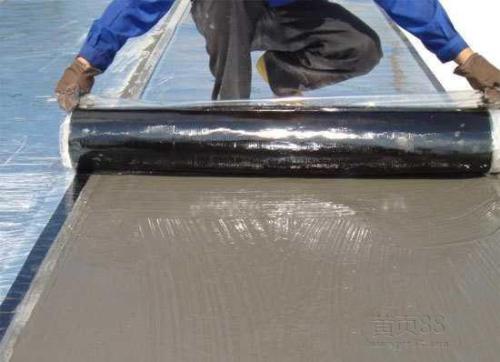

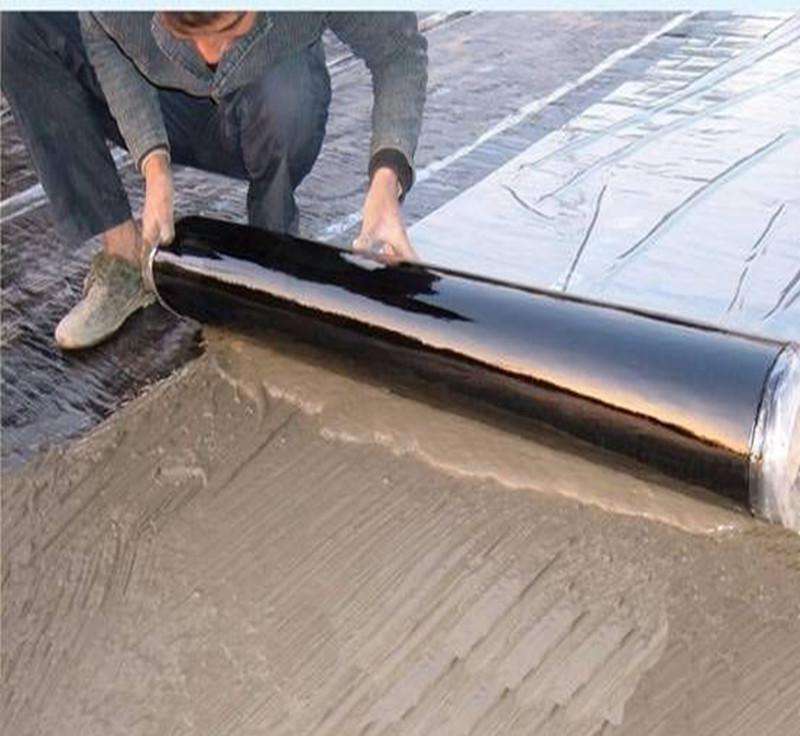

6、卷材鋪貼： （1）反鋪法：先在基面彈出基準(zhǔn)線，然后將卷材沿基準(zhǔn)線預(yù)鋪，再將搭接部位隔離膜揭開，邊鋪邊用刮板推刮趕氣；橫接頭部位采用對接法。沿對接中線復(fù)蓋一條160mm寬的雙面自粘條，壓緊壓實。 鋼筋量小，焊結(jié)量小的底板防水，在綁扎鋼筋前揭去卷材隔離膜，撒布一層水泥粉（以不粘腳為準(zhǔn)，不必太多）即可在其上面操作；鋼筋量偏大，或焊結(jié)量偏大的底板防水，在防水層驗收后，揭去卷材隔離膜在其上面做一層砂漿保護層，厚度20～30mm厚。

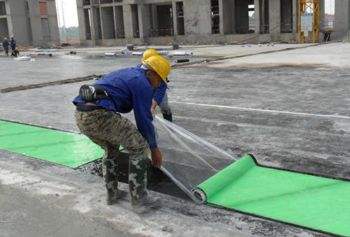

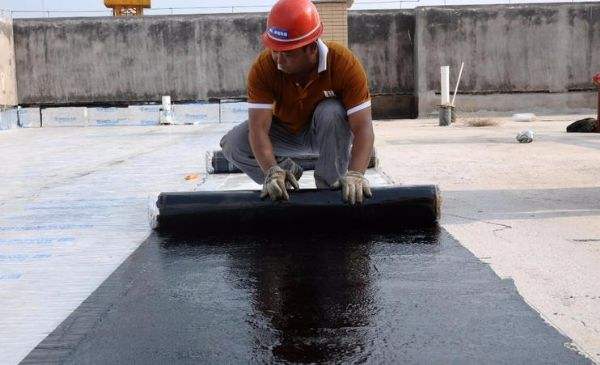

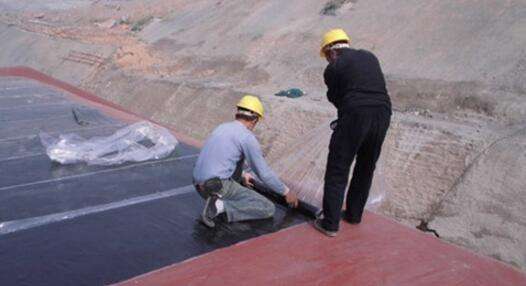

（2）正鋪法：卷材采用正鋪法時，先用紅線盒彈出一條基準(zhǔn)線，然后預(yù)鋪卷材，采用底部抽卷隔離膜的方法，邊抽邊用刮板推趕，至全部排除空氣，壓緊壓實為止，不準(zhǔn)露刮。 縱向搭接邊，宜在卷材鋪粘后，再刮壓一遍，并用橡膠錘錘擊密實。 橫接邊采用對接法，即在兩卷材接頭部位底部設(shè)一條160mm寬雙面自粘帶；橫對接上表面再用寬30mm雙面自粘條附加密封。

7、卷材收頭處理：卷材一般宜采用凹槽收頭，即先將卷材收入凹槽（占凹槽80﹪）再用鋼壓條固定；30mm寬密封條密封，用1：2.0水泥砂漿封堵。如采用聚合物砂漿封縫時，可以不用鋼壓條固定，直接用聚合物砂漿封固。

8、閉水試驗：采用閉水方法檢驗防水層時，先將雨水口等部位塞住，注水平均250px/24小時觀察是否滲漏。 施工現(xiàn)場易出現(xiàn)問題及處理辦法：

1),基面涂刷冷底油后，由于人為踩踏等原因出現(xiàn)污染現(xiàn)象，應(yīng)在鋪貼卷材前再涂刷一道底油。

2),卷材鋪貼后出現(xiàn)有鼓泡：是由于施工時排汽不完全所致，應(yīng)采用十字小切口將空鼓中間切開，晾曬至基面干燥，然后往“洞”內(nèi)塞一塊雙面自粘膠，再把切開部位壓平，用橡膠錘錘實。如天氣較冷（10℃以下）可用熱風(fēng)焊機吹熱風(fēng)加溫，壓實。

3),搭接邊翅邊,用雙面自粘膠覆壓密實。

4),卷材收頭翅邊：卷材用鋼壓條固定后，卷材邊起部位易出現(xiàn)翅邊，需用無胎雙面膠壓封，即雙面自粘膠一半粘在墻上，一半粘在壓條上。

5),自粘防水卷材鋪貼完成后，出現(xiàn)破損,應(yīng)將破損部位的無紡布用裁刀割去，然后再在上面復(fù)一層雙面自粘膠，雙面自粘膠上熱焊一塊大于創(chuàng)面的卷材。

以上就是小編為大家羅列的高分子自粘卷材施工的全部內(nèi)容，“材料是基礎(chǔ)，施工是關(guān)鍵”，只有施工做的好，高分子復(fù)合自粘防水卷材充分發(fā)揮其獨特的功能啊
